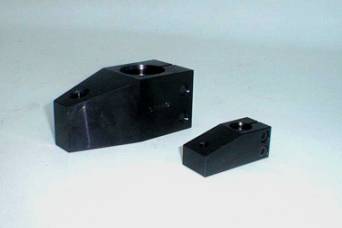

STAFFE PER CILINDRI BR**



  La staffa può essere montata e fissata con il cilindro già ancorato all’attrezzatura

Non richiede l’uso della morsa per il fissaggio della staffa

     Diamo le quote dimensionali delle staffe destinate ai cilindri BRA e BRB per consentire, all’occorrenza, l’esecuzione di staffe speciali.











MODELLI DISPONIBILI

TIPO

STAFFA

A

B

C

D

E (2)

F

G

H

L

M

Q

T

U

V

(1)

K
STBR36

7

 7

14

16

40

 M8 6,7 11 3 M6 30 22,2 18 1 29
STBR48 9 8 15 25 50 M10 9 14 3 M8 40 25 27 1,1 32
STBR80 13 14 28 38 70 M10 13 19 3 M12 60 48,4 41,2 1,6 60

(1)  Raggio                  (2)  Quota riferita a staffe standard



ATTENZIONE

Col variare della quota E è necessario variare la pressione massima di esercizio, e di conseguenza anche la forza F (kN) e la portata, come riportato nei seguenti diagrammi:

Q max = da 0,5 a 0,2 l/min

Portata decrescente all’aumentare della quota E.

Q max = da 1 a 0,5 l/min

Portata decrescente all’aumentare della quota E.

Q max = da 4 a 2 l/min

Portata decrescente all’aumentare della quota E.

LEGENDA:   P = pressione di bloccaggio              F = forza di bloccaggio                       Q = portata massima
